О модернизации военно-промышленным комплексом Ирана баллистической ракеты средней дальности «Седжиль-2»

В рамках политического курса иранского руководства на превращение страны в ядерную державу одно из первых мест отводится наращиванию военного потенциала, в том числе развитию национального оборонно-промышленного комплекса. Следует отметить, что в этой сфере Иран достиг заметных успехов. Военная промышленность страны включает практически все отрасли производства вооружения и военной техники: авиационную, артиллерийско-стрелковую, бронетанковую, боеприпасную, радиоэлектронную, кораблестроительную и военно-химическую. Но на первое место в ИРИ поставлено ракетостроение, которому уделяется большее внимание по сравнению с разработкой и производством обычных вооружений.

В настоящее время в Иране ведутся собственные разработки и производство баллистических ракет (БР) различных классов, как на жидком, так и на твердом топливе. Достигнутые успехи в создании твердотопливных ракет тактической и оперативно-тактической дальности позволили иранскому руководству начать разработку двухступенчатой твердотопливной баллистической ракеты средней дальности (БРСД) «Седжиль-2».



Программа разработки баллистической ракеты средней дальности БРСД «Седжиль-2»

Разработка двухступенчатой твердотопливной БРСД «Седжиль-2» ведется с начала 2000-х годов. В ходе создания ракеты были применены технологии по производству твердотопливных оперативно-тактических ракет, переданные Китаем. Первоначально новая твердотопливная ракета имела наименование «Ашура», но после успешных испытаний 2008 года она получила название «Седжиль». Далее были проведены работы по усовершенствованию БРСД.  В частности, были увеличены мощность двигательной установки 1-й ступени, масса головной части и дальность стрельбы. Также осуществлены мероприятия по модернизации системы управления и сокращению времени подготовки к пуску за счет отсутствия необходимости строгого горизонтирования пускового стола. Модификация такой ракеты имеет аббревиатуру «Седжиль-2».

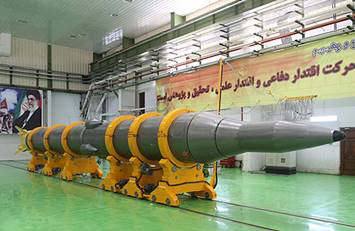

Внешний вид БРСД «Седжиль-2»



Основные ТТХ БРСД «Седжиль-2»

Максимальная дальность стрельбы, км………………………………… 2 000

Масса головной части, кг……………………………………………………… 500

Тип головной части……………………………… моноблочная, отделяемая

Оснащение боевой части…………………………………………. обычное ВВ

Стартовая масса, т…………………………………………………….. около 23,6

Тип системы управления……………………………………….. инерциальная

Точность стрельбы (КВО), м………………………………………………… 500

Количество маршевых ступеней, шт………………………………………….. 2

Тип маршевых двигателей………………………………………………… РДТТ

Длина, м……………………………………………………………………………. 17,6

Максимальный диаметр корпуса, м………………………………………. 1,25

В 2012 году ракета была принята на вооружение ВС Ирана. По имеющимся сведениям, рассматриваемая БРСД устанавливается на модернизированную транспортно-пусковую установку ракетного комплекса «Шехаб-3», длина которой (вместе с тягачом) составляет 25 м. Также в ноябре 2019 года появилась информация о строительстве шахтных пусковых установок около городов Тебриз и Хорремабад. Следует отметить, что в настоящее время иранские специалисты ведут работы по дальнейшей модернизации данной ракеты. НИОКР, ведущиеся в этом направлении потребуют проведения дополнительных летных испытаний и могут продлиться несколько лет.

Баллистическая ракета «Седжиль-2» имеет длину 17,6 м и диаметр 1,25 м. Корпуса твердотопливных ракетных двигателей 1-й и 2-й ступеней БРСД «Седжиль-2» выполнены из высокопрочной стали. В двигателях обеих ступеней используется смесевое твердое топливо, содержащее 67 – 70% перхлората аммония (окислитель), 15 – 16% металлического горючего (алюминий) и горючего-связующего, а также небольшое количество различных добавок, улучшающих свойства топлива. Общее содержание перхлората аммония и алюминия составляет 86 – 88%. Удельный импульс такого горючего составляет около 230 кгс с/кг.

Двигатель первой ступени БРСД работает до полного выгорания топлива, а в двигателе второй ступени используется метод отсечки тяги. Головная часть БРСД «Седжиль-2» имеет цилиндроконическую форму с конической юбкой.

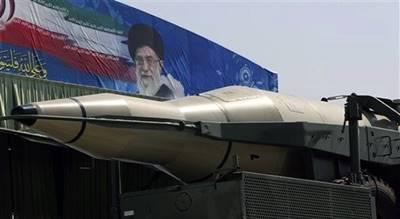

Головная часть БРСД «Седжиль-2»

БРСД «Седжиль-2» оснащена инерциальной системой управления, разработанной на базе системы управления БРСД «Шехаб-3М». Для повышения точности стрельбы траектория полета головной части (ГЧ) может корректироваться путем использования двигательной установки малой тяги, которая может размещаться в донной части приборного отсека.

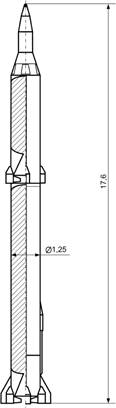

Конструктивно-компоновочная схема БРСД «Седжиль-2»

Основные характеристики маршевых ступеней БРСД «Седжиль-2»

Характеристика 1-я ступень 2-я ступень
Масса ступени, т 14,3 8,5
Масса топлива, т 11,6 6,8
Длина, м 9,1 5,4
Диаметр, м 1,25 1,25
Время работы ДУ, с 55 65
Тяга (в вакууме), т 50,3 26,6
Удельный импульс (в вакууме), с 240 245
Материал корпуса мартенситно-стареющая сталь мартенситно-стареющая сталь
Секундный расход топлива, кг/с 211 105





Основные параметры полета БРСД «Седжиль-2» на максимальную дальность с массой ГЧ 1,5 т *

Т, с М, т V, км/с q, град Н, км L, км
0 23,600 0 90 0 0
20 19,382 233,5 67,4 2,1 0,6
40 15,164 598,3 52,7 8,9 4,8
Конец работы ДУ 1-й ступени
55 12,000 1 013,7 45,8 17,8 12,6
Начало работы ДУ-2-й ступени
56 9,045 1 034,0 45,4 18,6 13,3
75 7,058 1 503,9 39,2 34,5 31,0
95 4,965 2 231,9 35,2 56,6 60,3
115 2,873 3 434,8 34,1 87,9 105,5
Конец работы ДУ 2-й ступени
120 2,350 3 889,4 34,2 98,2 120,4
Апогей
412,2 1,500 3 066,9 0 413,2 989,1
Вход ГЧ в атмосферу на высоте 90 км
708,2 1,500 3 909,4 -34,5 90 1 869,6
Точка падения ГЧ
747,6 1,500 2 639,8 -38,0 0 1 992,7

*Т  – текущее время полета БР (с);

*М – масса (кг).

V  – скорость полета БР (км/с);

*q   – угол наклона вектора скорости к местному горизонту (град);

*Н  – высота полета БР (км);

*L  – дальность полета БР (км).

*

В рамках продолжения выполнения разработки программы БРСД семейства «Седжиль» Иран проводит работы по созданию новой трехступенчатой твердотопливной БРСД (стартовая масса около 38 т), получившей наименование «Седжиль-3». Планируемая максимальная дальность стрельбы новой ракеты может составить 4 000 км. В случае продолжения летно-конструкторские испытания (ЛКИ), по оценкам, могут быть начаты после 2020 года, а принятие на вооружение БРСД «Седжиль-3» может ожидаться в период 2021 – 2025 годов.

В конце 2019 года военно-политическое руководство ИРИ заявляло о способности его страны производить углепластиковые композиционные материалы. Действительно, углепластиковые композиты играют важную роль в создании, например, современных твердотопливных ракетных двигателей. Овладение Ираном этой технологией, несомненно, будет способствовать развитию ракетной программы «Седжиль».

Есть еще одна сфера применения композиционных материалов в ракетно-космической технике, на которую не всегда обращают внимание. Это – производство теплозащитного покрытия, которое крайне необходимо для создания боеголовок межконтинентальных баллистических ракет (МБР). В случае отсутствия такого покрытия при движении боеголовки в плотных слоях атмосферы на нисходящем участке траектории произойдет перегрев ее внутренних систем вплоть до нарушения работоспособности. Как следствие, боеголовка выйдет из строя, не достигнув цели. Сам факт проведения исследований в этой сфере говорит о том, что иранские специалисты ведут работы по созданию МБР. По-видимому, сейчас это вопрос больше времени, чем технической возможности. Об этом, в частности, свидетельствует состоявшийся в 2019 году пуск иранской баллистической ракеты, скорее всего, типа «Седжиль», в морскую акваторию.

Таким образом, попытки разработки в ИРИ межконтинентальной баллистической ракеты косвенно свидетельствуют о возможности создания в этой стране ядерного оружия. В противном случае, то есть при использовании в качестве боезаряда обычных средств поражения, разработка МБР экономически нецелесообразна.
